在半导体材料、导电薄膜、光伏材料等领域的电阻率测试中，四探针测试仪因其高精度和非破坏性测试的特点，成为了实验室和生产线上不可或缺的检测设备。然而，很多用户在实际使用中，往往对“如何高效、准确地导出测试数据”以及“如何对数据进行分析处理”存在困惑。今天，我们就来系统梳理一下四探针测试仪的数据导出与分析方法，帮助大家更好地利用这台设备。
一、四探针测试仪的基本原理回顾
在讨论数据导出和分析之前，有必要先简要回顾一下四探针法的工作原理。

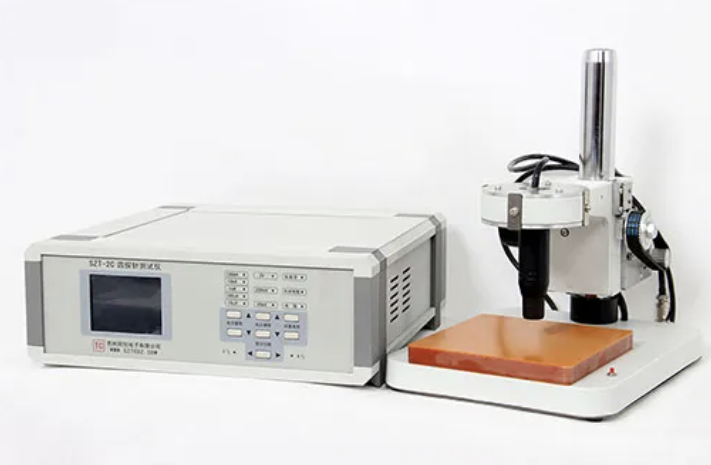

四探针测试仪采用四根等间距排列的探针，在测试过程中，外侧两根探针施加恒定电流，内侧两根探针测量电位差。根据电流值和电压值，结合样品的几何尺寸（如厚度、直径等），仪器可以自动计算出材料的方块电阻、电阻率等关键电学参数。
由于测量回路和电压采样回路相互独立，该方法有效消除了接触电阻和引线电阻的影响，特别适用于薄层材料或高电阻率材料的测量。
二、数据导出：让原始数据“拿得到、看得清”
目前市面上的四探针测试仪，无论是进口品牌还是国产设备，大多配备了数据存储与导出功能。常见的数据导出方式主要有以下几种：
1. USB接口导出
绝大多数现代四探针测试仪都配有USB接口，用户可以将测试数据以文本文件（如.txt）或Excel文件（.xls/.xlsx）格式导出至U盘。操作步骤通常为：
- 完成测试后，在仪器菜单中找到“数据管理”或“历史记录”；
- 选择需要导出的数据组；
- 插入U盘，点击“导出”按钮。
2. RS232串口通信
一些老款或工业级四探针测试仪仍采用RS232串口与电脑连接，需使用串口调试助手或厂家提供的专用软件进行数据读取。这种方式相对复杂，但适合需要二次开发或自动化集成的用户。
3. 软件配套导出
部分高端四探针测试仪配有专用PC端软件，通过USB或网线与电脑连接，可实现实时数据采集、批量导出、图表生成等功能。这种方式最为直观，也便于后续分析。
4. 手动记录
对于没有数据存储功能的基础型四探针测试仪，最传统的方式就是人工记录测试值。建议设计统一的记录表格，包含样品编号、测试位置、电流档位、电压值、计算出的电阻率等关键信息。
三、数据格式与预处理
导出的数据文件通常包含以下几类信息：
- 测试参数：设定电流值、探针间距、修正系数等；
- 原始数据：实测电压值、计算出的电阻率/方块电阻；
- 辅助信息：测试时间、样品编号、操作人员等。
在进行数据分析前，建议先对数据进行预处理：
- 异常值筛查：检查是否存在明显偏离均值的数据点，如探针接触不良、样品表面污染等原因导致的异常值；
- 数据对齐：确保不同批次、不同测试条件下的数据具有可比性，必要时进行归一化处理；
- 格式统一：将导出的数据整理为统一格式（如统一单位、统一小数点位数），便于后续软件读取。
四、数据分析方法：从数据到结论
拿到干净、规范的数据后，就可以进入真正的分析环节了.
1. 基础统计分析
对于同一样品多点测试的数据，建议首先计算以下统计量：
- 平均值：反映材料的整体电阻率水平；
- 标准差：评估样品均匀性，标准差越小说明材料分布越均匀；
- 极差（最大值与最小值之差）：快速判断是否存在局部缺陷。
2. 分布图分析
将测试数据绘制成散点图、柱状图或热力图，可以直观地观察电阻率在样品表面的分布情况。例如，在半导体晶圆测试中，常用等值线图来展示电阻率的径向分布，判断是否存在“边缘厚、中间薄”或局部异常区域。
3. 趋势分析
对于工艺研发或质量控制场景，往往需要对比不同批次、不同工艺条件下的测试结果。此时可以采用：
- 箱线图（Box Plot）：直观对比多组数据的分布特征；
- 控制图（Control Chart）：监控生产过程中电阻率的波动是否处于受控状态。
4. 厚度修正与体电阻率计算
当测试薄膜样品时，如果厚度已知且小于探针间距的一半，需进行厚度修正。常见修正方法包括：
- 无限薄层修正公式；
- 有限厚度修正曲线（可参考GB/T 1552-2018标准）。
修正后的体电阻率计算公式为：ρ = R_s × t × F
其中：
ρ —— 体电阻率（Ω·cm）
R_s —— 方块电阻（Ω/□）
t —— 薄膜厚度（cm）
F —— 厚度修正因子
5. 温度修正
电阻率对温度敏感，尤其对于半导体材料。若测试环境温度偏离标准温度（如23℃或25℃），建议进行温度修正：
ρ_修正 = ρ_实测 × [1 + α × (T_实测 - T_标准)]
α为材料的电阻温度系数，可在材料手册中查找。
五、常见问题与注意事项
- 探针磨损影响数据稳定性：长期使用的探针尖端可能变钝或污染，建议定期用显微镜检查探针状态，必要时更换或研磨。
- 样品表面处理：对于表面有氧化层或油污的样品，测试前应进行适当清洁，否则可能导致接触电阻增大、测量值偏大。
- 电流选择不当：电流过小会导致电压信号微弱、信噪比差；电流过大可能引起样品发热或注入效应。建议根据样品电阻率范围选择合适的电流档位。
- 数据导出格式兼容性问题：部分仪器导出的文件编码为GBK格式，在英文版Excel中打开可能出现乱码，可尝试使用记事本另存为UTF-8格式再打开。
六、结语
四探针测试仪的核心价值，不仅在于它能否精准测量电阻率，更在于我们能否将测量得到的数据有效导出、科学分析，并最终转化为对材料性能和工艺状态的有效判断。
希望今天的这篇文章，能帮助大家在使用四探针测试仪时更加得心应手。如果您在数据导出或分析过程中遇到具体问题，欢迎在公众号留言或联系苏州同创电子技术支持团队，我们将竭诚为您解答。
