在半导体材料、薄膜材料以及新能源材料的研发与生产过程中，电阻率与方块电阻的测试是一项基础而关键的工作。四探针测试仪因其能够有效消除接触电阻影响、测量精度高，成为行业内广泛使用的检测设备。而近年来，多探头同步测量技术的出现，正在悄然改变测试效率的游戏规则。

什么是多探头同步测量？

传统四探针测试仪通常采用单探头结构，即一组四个等距排列的探针依次完成对样品不同位置的测量。这种“串行”工作方式虽然成熟可靠，但在需要采集大量点位、绘制整面电阻率分布图时，往往耗时较长。

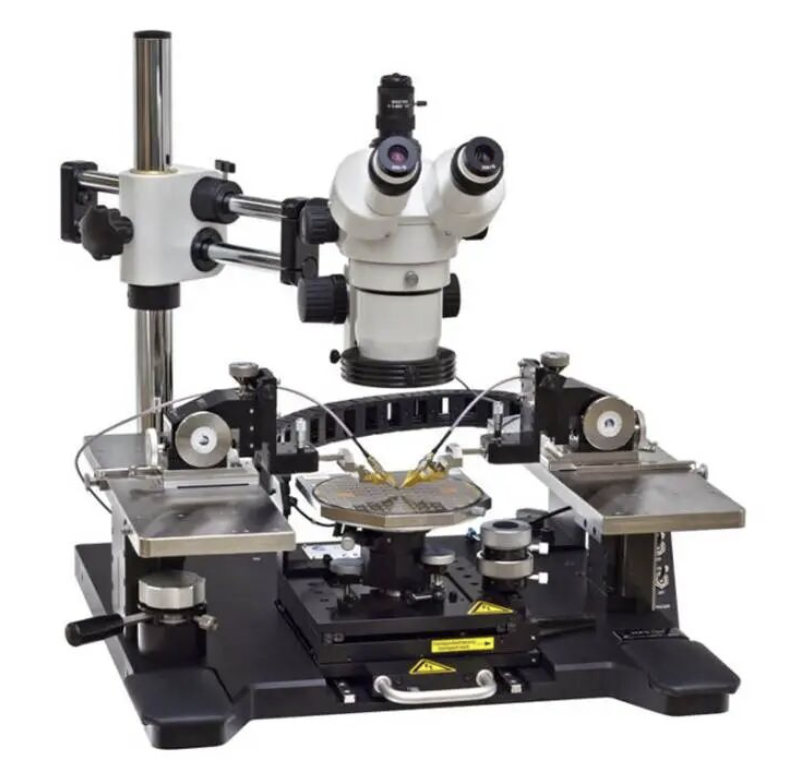

多探头同步测量技术，顾名思义，是在一台设备上集成两个或两个以上的独立四探针探头，每个探头均可独立升降、独立施加测试电流并采集电压信号。这些探头可以同时工作，各自完成指定区域的测量任务。

打个比方：单探头如同一个人用一支笔在一张纸上逐格填表，而多探头则像是多人多支笔同时填写不同区域——总时间大幅缩短。

多探头同步测量的效率优势

以一块200mm×200mm的方形样品、需要测量9×9共81个点位的场景为例：

• 单探头测试：探头按设定的路径逐点移动、逐点下降、逐点测量并上升，完成所有点位通常需要数分钟乃至更长时间，具体取决于步进速度和探头起落时间。
• 四探头同步测量：若采用四探头布局，每个探头负责约1/4的区域，四个探头并行工作。理论上，总测试时间可缩短至原来的1/4左右。实际工程中考虑到边缘区域划分和避免相互干扰，效率提升一般在3倍左右。

这意味着原本需要4分钟完成的测试，现在1分钟左右即可完成。对于批量生产中的全检环节，这种提升直接转化为产线节拍加快、设备利用率提高、单位时间产出增加。

同步测量的技术挑战与解决方案

效率提升并非简单地“多装几个探头”。多探头同步测量面临几个关键技术难题：

1. 机械干涉与空间布局

多个探头在同一平面上工作，必须避免相互碰撞，同时要保证各自可到达指定测量区域。合理的解决方案包括：采用错位布局（探针不在同一排）、分区导向设计，以及智能路径规划算法，确保各探头“各行其道”。

2. 电气串扰

当一个探头施加测试电流时，产生的电场可能通过样品耦合到相邻探头的电压测量回路中，引入测量误差。高品质的多探头系统会采用独立屏蔽电缆、独立信号调理电路，并结合软件算法进行串扰补偿。

3. 同步触发与时序控制

真正的“同步”要求各探头的测量动作在时间上协调一致，避免因某一路延迟导致整体等待。现代多探头系统通常采用硬件同步触发方式，所有探头在同一脉冲信号下同时起落、同时测量，最大限度减少空闲时间。

适用场景：不是所有场合都需要多探头

需要说明的是，多探头同步测量并非万能。以下场景尤其适合采用：

• 大尺寸样品（如光伏硅片、大面积导电薄膜）

• 高密度点位测试（如材料均匀性分析、失效定位）

• 批量生产中的快速抽检或全检

而对于单点或少点测试、样品尺寸较小或形状不规则的场景，单探头四探针测试仪反而更灵活、性价比更高。

实际应用案例

以某导电薄膜生产企业为例，其产品尺寸为300mm×300mm，每批次需测试25个点位以评估均匀性。使用单探头四探针测试仪，每片测试耗时约2.5分钟，一天8小时约可完成190片。引入四探头同步测量系统后，单片测试时间缩短至约50秒，日产能提升至570片以上，设备投入成本在3个月内即通过人工与时间成本节省收回。

结语

多探头同步测量技术，本质上是一种以空间换时间的思路——用更多的探头、更精密的协同控制，换取更高的测试通量。它并非简单粗暴的硬件叠加，而是建立在精密机械设计、低噪声电测技术和智能算法基础上的系统创新。

对于追求生产效率、同时需要保证测量精度的企业和研发机构而言，多探头四探针测试仪无疑是一项值得关注的技术方向。当然，选择何种配置，还需结合自身的样品特点、测试需求和预算综合权衡。
