在半导体、光伏、薄膜材料等领域的电阻率测试中，四探针测试仪是一种基础而重要的设备。很多用户在日常使用中都会遇到一个看似矛盾的问题：探针与样品之间的接触压力，到底该大一点，还是小一点？

压力太小，接触不稳，数据跳动；压力太大，探针易磨损，甚至可能刺穿或损坏样品。今天我们就来聊一聊，测试压力控制这门“平衡的艺术”。

为什么压力会影响测试结果？

四探针测试法的核心假设之一是：探针与样品之间形成稳定的欧姆接触。如果接触压力不足，接触电阻会显著增大且不稳定，导致测量值波动甚至偏高。

反之，压力过大虽然能保证良好的电接触，但对于软质样品（如有机薄膜、柔性导电材料、太阳能电池银浆涂层等），探针可能穿透表面，测得的不再是薄层电阻，而是“穿透后”的体电阻，数据同样失真。

损伤样品 vs. 数据失真：一个真实的案例

某高校实验室在测试一种柔性透明导电薄膜时发现：同一张样品，第一次测量方阻为120 Ω/sq，第二次在相邻位置却测得85 Ω/sq。经排查，仪器正常，温度稳定，问题出在操作人员手动调节探针台时压力不一致——第二次压力明显偏大，探针轻微刺穿了导电层。

更隐蔽的是，这种损伤有时肉眼不可见，但电学性能已改变。测试本身破坏了样品，后续测试自然不再准确。

压力过大的其他代价

除了损伤样品，过大的压力还会导致:

• 探针磨损加剧：尤其是钨探针或碳化钨探针，长期受压过大，针尖变钝或崩裂，缩短使用寿命。
• 探针间距变化：探针卡在长期过压下可能产生微小形变，导致探针间距偏离标称值，引入系统误差。
• 薄样品弯曲：对于厚度不足1mm的薄片或晶圆，压力过大会使样品局部弯曲，改变探针与样品的实际接触状态。

压力过小的问题同样不容忽视

• 接触电阻不稳定：导致读数跳动、重复性差。
• 抗干扰能力下降：外界轻微振动就可能导致接触瞬断。
• 氧化层难以突破：对于表面有自然氧化层的金属样品，压力不足时探针无法有效穿透氧化层。

如何实现压力控制的最佳平衡？

1. 使用弹簧限位探针（推荐）

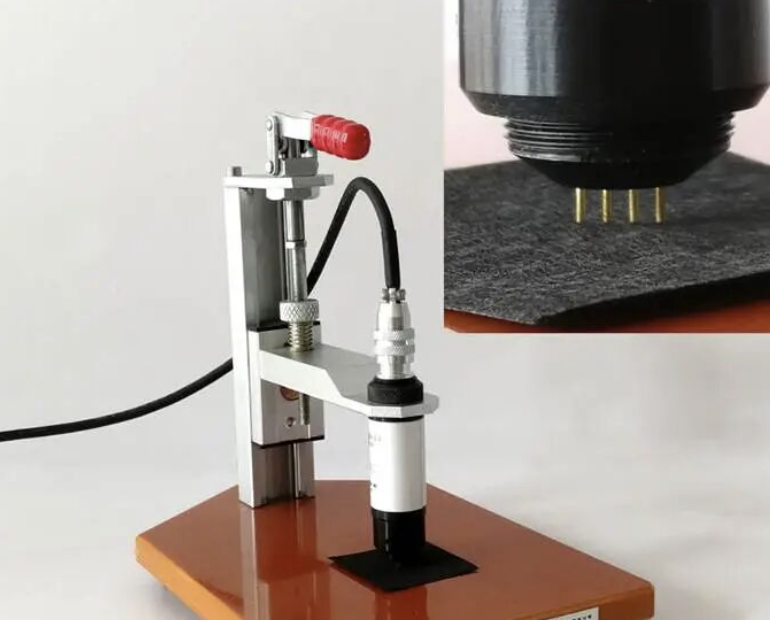

现代四探针测试仪普遍采用带弹簧的探针，通过弹簧提供稳定、可控的接触压力。用户应优先选择具有压力调节刻度或指示的机型，而非完全依赖手感。

2. 根据样品材质设定压力范围

样品类型	推荐探针压力（每根）	注意事项
硅片、玻璃基底金属膜	50–100g	标准范围，适用多数刚性样品
柔性薄膜、有机导电膜	20–50g	需使用低压力探针或加装限位
粉末压片、陶瓷材料	100–150g	表面粗糙，需稍大压力确保接触
超软导电涂层	10–20g	建议配合导电胶或专用低压探头

以上为经验参考值，具体请以仪器说明书和样品耐受性为准。

3. 定期校准与检查

• 使用推拉力计定期检查单根探针的实际接触压力。
• 观察探针针尖状态：钝化、偏斜或崩裂需及时更换。
• 定期用标准电阻片验证仪器准确性。

4. 自动升降与压力反馈（高端机型）

部分高端四探针测试仪配备闭环压力传感器，可在探针接触瞬间自动停止下降，并实时反馈接触压力。对于批量测试或超软样品，这能显著降低人为误差

一句话总结

用尽可能小的压力，获得稳定的欧姆接触。 压力不是越大越好，也不是越小越好，而是“够用就好”。

每一次测试，都是一次对样品的“微扰动”。优秀的测试人员，懂得在保护样品与保证精度之间，找到那个恰到好处的平衡点。

联系我们

• 苏州同创电子有限公司
• 电话：133 8218 2805
• 官网：www.sztcdz.com
