在精密电子测量领域，特别是四探针电阻率测试中，接触电阻往往是影响测量精度的“隐形杀手”。当电流流经测试探针与样品表面的接触点时，会产生微小但不可忽视的接触电阻，导致测量结果偏离真实值。今天，我们就为大家揭秘一种经典而高效的解决方案——开尔文连接（Kelvin Connection），它究竟是如何工作的？为什么它被称为消除接触电阻的“黄金法则”？

一、接触电阻：测量中的“隐形误差源”

在常规的两线制测量中，电流线和电压线共用同一对探针。当电流流经探针与样品的接触界面时，接触电阻会引入额外的电压降，这个电压降被测量系统误认为是样品本身的压降，从而导致电阻或电阻率的测量值偏大。

例如，在半导体材料、薄膜或低电阻材料的测试中，接触电阻的影响可能远远超过样品自身的电阻，使测量结果完全失真。

二、开尔文连接：四线制的精妙设计

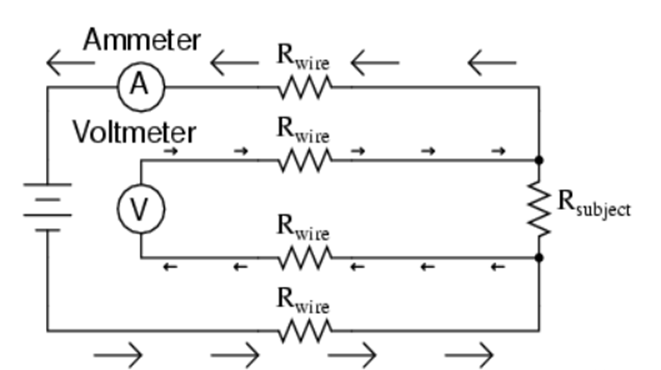

开尔文连接，又称四线制测量法，其核心思想是将电流激励与电压检测的路径完全分离，从而避免接触电阻对电压测量的影响。

基本原理：
使用两对独立的探针（或测试点）：

• 一对为电流探针：负责向样品注入恒定电流。

• 一对为电压探针：专门用于测量样品两端的电压差。

由于电压测量回路中电流近乎为零，根据欧姆定律，电压探针接触电阻上产生的压降极小，可以忽略不计。因此，测得的电压几乎完全是样品本身的真实压降。

三、开尔文连接在四探针测试仪中的应用

开尔文连接是保证高精度测量的核心技术之一：

• 四探针共线排列：四根探针等间距排成一条直线，外侧两根为电流探（I⁺, I⁻），内侧两根为电压探针（V⁺, V⁻）。
• 恒流源输出：仪器通过外侧探针向样品施加稳定电流。
• 高阻抗电压测量：内侧探针连接高输入阻抗的电压表，几乎不汲取电流，从而避免接触电阻的影响。
• 直接计算电阻率：根据测得的电压和已知的电流，结合探针间距与样品几何修正因子，即可精确计算出材料的电阻率或方阻。

四、为什么开尔文连接如此有效？

• 物理隔离：电流与电压通道独立，互不干扰。

• 高阻抗检测：电压表的高输入阻抗确保流过电压探针的电流极小。

• 适用性广：特别适用于低电阻材料、薄膜、半导体晶圆等精密测量场景。

五、开尔文连接的意义

从实验室研发到工业生产，开尔文连接已成为电阻精密测量的标准方法。它不仅是四探针技术的核心，也广泛应用于微欧计、电池内阻测试、PCB导通测试等领域。

苏州同创电子的四探针测试仪，正是凭借对开尔文连接的精准应用，结合高稳定恒流源、高精度电压采集及智能温补算法，为用户提供稳定、可靠、高重复性的测量结果，助力新材料研发与品质管控。

小贴士：

在日常测量中，如果遇到电阻值异常偏高或数据跳动大的情况，不妨检查探针接触是否良好，并确认仪器是否采用了真正的四线制开尔文连接模式。

若您对四探针测试技术有更多疑问，或需要针对特定材料定制测试方案，欢迎随时联系苏州同创电子技术支持团队！

精密测量，源于每一处细节的坚持。
