在半导体、光伏、材料科学等领域，四探针测试法是测量材料电阻率的重要方法。然而，在实际测试过程中，许多工程师都会遇到一个令人头疼的问题——“边缘效应”。这种效应会显著影响测试结果的准确性，特别是在测量薄片、小尺寸样品时尤为明显。

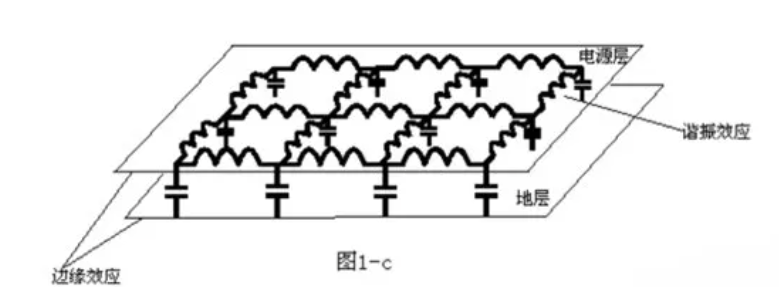

什么是“边缘效应”？
边缘效应指的是当测试样品的尺寸较小，或探针靠近样品边缘时，电流场的分布会发生畸变，导致测量值偏离真实电阻率的现象。简单来说，原本应该均匀分布的电流线在边缘处“溢出”，使得测试结果出现偏差。
在理想情况下，四探针测试假设样品为无限大，电流场分布均匀。但在实际测试中，样品尺寸有限，当探针距离边缘过近时，部分电流无法通过样品形成完整回路，从而导致测量误差。
边缘效应带来的影响
- 电阻率测量值偏低：电流场在边缘处散失，使得测得的电压值偏小，计算出的电阻率偏低。
- 数据重复性差：探针位置稍有变化，测试结果就可能出现较大波动。
- 影响工艺判断：在半导体工艺监控中，不准确的电阻率数据可能导致对工艺条件的错误判断。
如何规避边缘效应？
1.遵循“十倍原则”
最经典的规避方法是确保探针与样品边缘的距离至少为探针间距的10倍。例如，若探针间距为1mm，则应确保测试点距离样品边缘至少10mm。
2.选择合适探针间距
对于小尺寸样品，选择较小的探针间距。苏州同创电子提供的四探针测试仪支持多种探针间距可选，可根据样品尺寸灵活配置。
3.使用校正公式
对于无法满足“十倍原则”的情况，可采用几何校正因子进行修正。
常见的校正公式包括：
- Smits公式（适用于矩形样品）
- 范德堡公式（适用于不规则形状样品）
示例校正公式（矩形样品）：
ρ_corrected = ρ_measured × F(W/S, L/S)
其中W为样品宽度，S为探针间距，L为样品长度，F为校正因子。
4.优化测试位置
- 优先选择样品中心区域进行测试
- 避免在靠近边缘、角落或缺陷处测试
- 对于圆形样品，沿直径方向测试并取平均值
5.利用先进测试技术
苏州同创电子最新一代四探针测试仪具备：
- 自动边缘检测功能：通过图像识别技术自动避开边缘区域
- 多点扫描测试：自动在样品多个位置测试，统计后排除异常值
- 实时校正计算：内置多种校正算法，测试时自动修正边缘效应
6.样品制备注意事项
- 确保样品边缘平整，无毛刺或破损
- 对于超薄样品，可考虑将其粘贴在刚性基板上进行测试
- 保持样品表面清洁，避免氧化层影响接触
实际应用案例
某光伏企业使用四探针测试硅片电阻率时，发现边缘区域测试值比中心区域低15%。通过以下改进：
- 采用更小的探针间距（0.5mm代替1mm）
- 使用苏州同创电子的自动边缘规避功能
- 对必须靠近边缘的测试点应用Smits校正公式
最终将测试误差控制在2%以内，显著提升了工艺监控的准确性。
结语
边缘效应是四探针测试中不可忽视的系统误差，但通过合理的测试设计、适当的校正方法和先进的仪器功能，完全可以将其影响降至最低。苏州同创电子深耕四探针测试技术二十余年，我们的仪器和专业技术团队将为您提供完整的解决方案，确保测试数据的准确可靠。
精准测量，从关注每一个细节开始。如需了解更多四探针测试技术或有具体测试需求，欢迎关注苏州同创电子微信公众号。
