作为半导体、太阳能电池、导电薄膜等领域常用的电阻率测量设备，四探针测试仪凭借其非破坏性、高精度的特点，成为许多工程师和科研人员的“得力助手”。

但在实际使用中，你是否曾思考过：四根探针的间距大小究竟如何影响测量结果？今天，我们就来深入探讨这个关键参数背后的科学原理。

一、四探针法的基本原理

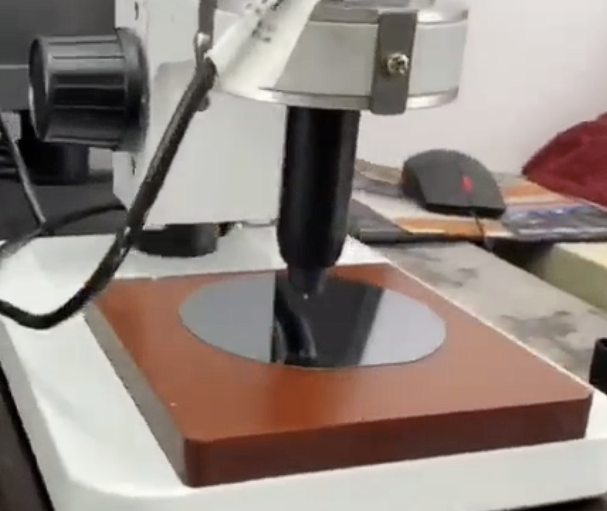

四探针测试仪通过四根等间距排列的探针接触样品表面：外侧两根探针通入恒定电流，内侧两根探针测量电压差，再根据公式计算电阻率。其核心优势在于避免了接触电阻的干扰，尤其适合薄膜、晶圆等材料的测量。

二、探针间距的“双重角色”

探针间距并非随意设定，它在测量中扮演两个关键角色：

• 影响电流分布
  探针间距决定了电流在样品中的扩散深度和分布范围。间距越大，电流渗透越深，更适合较厚样品；间距越小，电流越集中于表层，更适合薄膜或薄层材料。
• 决定空间分辨率
  小间距探针能提供更高的局部分辨率，可检测微区内电阻率变化；大间距则反映材料的宏观平均特性，更适合均匀性较好的样品。

三、间距与测量精度的关系

理想情况：对于半无限大均匀样品，测量精度与间距无关，经典公式可直接适用。

实际挑战：样品尺寸有限时，若间距过大，电流场可能受边界干扰，导致误差增大。测量薄膜时，若间距过小，可能受表面粗糙度或微观缺陷影响，重复性下降。对于多层结构，需根据表层厚度选择间距，避免底层材料干扰。

四、如何选择合适的探针间距？

参考样品厚度经验法则：探针间距应大于薄膜厚度，小于样品尺寸的1/10。例如：测量100nm导电薄膜，常选用0.5-1mm间距；检测6英寸晶圆宏观均匀性时，可选用1-3mm间距。

兼顾分辨率与信噪比高分辨率需求：（如PN结检测）→ 选用小间距探针。低电阻材料测量 → 适当增大间距，提升电压信号强度。

遵循标准规范： 半导体行业常采用ASTM F84、GB/T1551等标准，其中对探针间距有明确推荐。

结语

探针间距虽是一个简单的几何参数，却如同“摄影中的焦距”，需要根据测量目标灵活选择。掌握其影响规律，不仅能提升数据准确性，更能充分发挥四探针技术的应用潜力。

苏州同创电子将持续分享实用测量知识，助您高效攻克研发与质控中的每一道关卡。如有具体测量难题，欢迎随时联系我们的技术团队！

科学测量，同创助力！
