在现代电子产业中，薄膜材料扮演着至关重要的角色——从手机触摸屏到太阳能电池，从柔性显示器到集成电路。而在这些薄膜材料的质量控制与性能评估中，有一个看似简单却极为关键的参数：方块电阻。
你可能第一次听说这个概念，但正是这个“方块电阻”，为每一片薄膜材料贴上了独特的“导电身份证”。
什么是方块电阻？

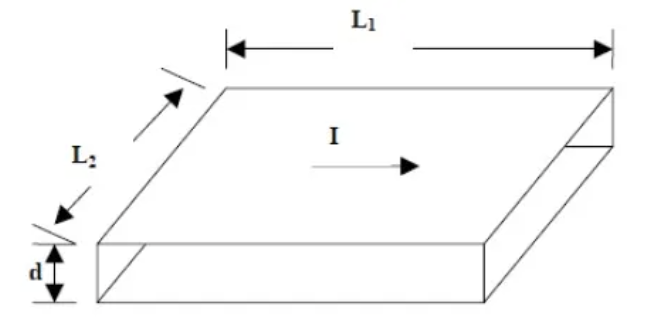

想象一下，你有一片正方形的薄膜材料，无论这个正方形的边长是多少——是1厘米还是10厘米——只要材料厚度均匀，电流沿着薄膜表面从一个边流向对边时，所呈现的电阻值都是一样的。
这就是方块电阻（Sheet Resistance），单位为Ω/□（欧姆每方块）。
这听起来似乎有违直觉：更大的正方形不应该有更大的电阻吗？关键在于电流是沿着薄膜表面流动的，而非穿过材料。当正方形边长加倍时，电流路径长度增加，但同时路径的“宽度”也同比增加，两者相互抵消，最终电阻保持不变。
方块电阻的“身份证”意义
- 导电能力的直接指标
方块电阻数值越小，说明薄膜材料的导电性能越好。通过这个数值，工程师可以快速判断材料是否满足特定应用的要求。 - 厚度与电导率的综合反映
方块电阻与薄膜厚度成反比，与材料电阻率成正比。测量方块电阻，实际上是在同时评估材料的本征导电性和实际厚度均匀性。 - 工艺质量的“晴雨表”
在生产过程中，方块电阻的稳定性直接反映了镀膜工艺的一致性。突然的变化可能意味着设备异常或工艺参数偏移。
四探针法：读取“身份证”的专业工具
如何准确读取薄膜材料的这份“导电身份证”？四探针测试法是目前最主流、最精确的非破坏性测量方法。

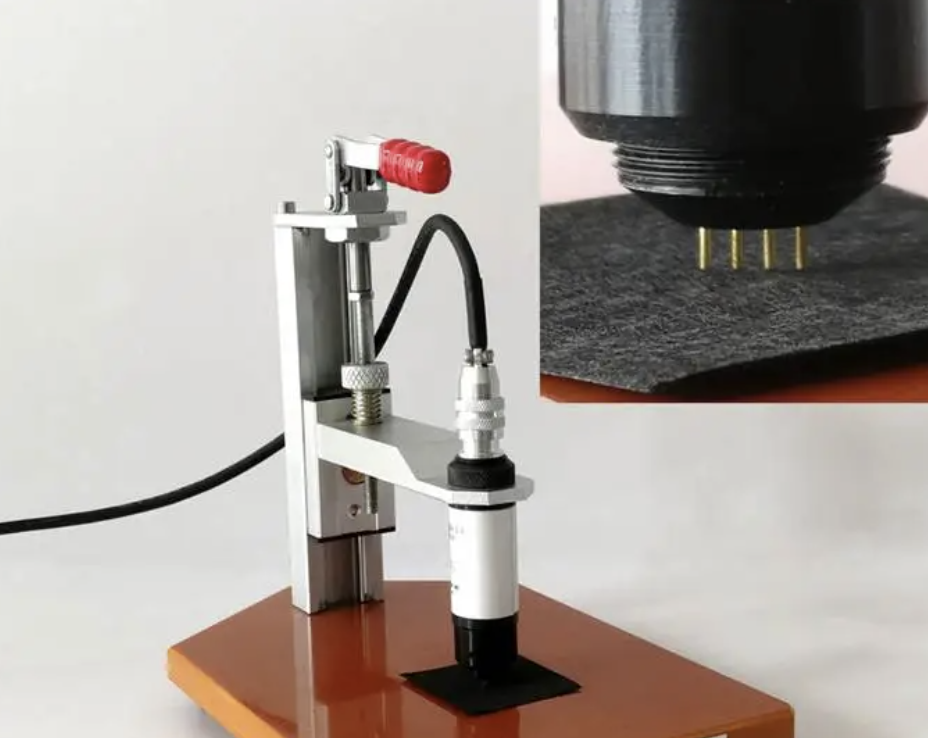

这种方法使用四个等间距排列的探针接触样品表面。外侧两个探针通入恒定电流，内侧两个探针测量电压差。通过巧妙的排布和计算，四探针法可以有效排除接触电阻的干扰，直接获取材料的真实方块电阻值。
苏州同创电子研发的高精度四探针测试仪，正是基于这一原理，为各类薄膜材料提供快速、准确的方块电阻测量解决方案。无论是研发实验室还是生产线，都能确保每一片薄膜材料的“导电身份证”信息准确无误。
应用领域：无处不在的“身份证”查验
- 光伏产业：太阳能电池的导电薄膜层质量控制
- 显示技术：ITO透明导电膜的均匀性评估
- 半导体制造：扩散层、外延层的工艺监控
- 新材料研发：石墨烯、纳米银线等新型透明导电材料的性能表征
结语
在纳米级厚度、微米级线宽的现代电子世界中，方块电阻这一看似简单的参数，承载着材料导电性能的核心信息。它如同薄膜材料的“导电身份证”，记录着材料的本质特性，见证着生产工艺的精密度。
了解并准确测量方块电阻，就是掌握了解读这份“身份证”的能力。苏州同创电子将继续致力于四探针测试技术的创新与优化，为产业界提供更精准、更便捷的薄膜材料表征工具，助力中国电子制造向着更高品质迈进。
