薄膜沉积技术基本原理

薄膜与衬底的相互作用

薄膜沉积过程中，薄膜与其下层材料（衬底）之间的相互作用是影响薄膜质量和功能的关键因素。

衬底不仅提供了物理支撑，还影响了薄膜的生长方式、结晶性质和界面稳定性。例如，衬底的表面粗糙度、化学成分以及热扩散性能都会直接影响薄膜的成核和生长过程。

衬底与薄膜之间的晶格匹配程度可以决定薄膜是否会产生应力，进而影响其电学和机械性能。

生长动力学

薄膜的生长动力学涉及热力学和动力学两大方面，这些因素共同决定了薄膜的微观结构和宏观性能。

在物理气相沉积（PVD）中，原子或分子通过物理过程（如蒸发或溅射）从源材料转移到衬底表面。此过程中，薄膜的生长速率、成核密度以及生长形态受到原子迁移率、衬底温度和沉积速率的控制。

而在化学气相沉积（CVD）中，化学反应在决定薄膜结构方面起着至关重要的作用，反应的热力学平衡和动力学限制直接影响薄膜的均匀性和纯度。

薄膜的结构与性质

薄膜的结构决定其性质，如电学、光学和机械特性。薄膜可以是非晶态、多晶态或单晶态，不同的结构类型通过沉积条件（如温度、压力和气氛）精确控制。此外，通过控制沉积参数，可以在薄膜中引入应力或者制造特定的缺陷，以此来调节其电导率、磁性或光学响应。

薄膜沉积的主要技术

物理气相沉积（PVD）

1. 技术原理与方法

物理气相沉积是一种利用物理方法将材料从固态转化为气态，再在衬底上形成薄膜的技术。

主要包括：

溅射沉积：使用离子或原子轰击固体目标，使目标材料的原子、分子或簇被喷出，并沉积在衬底上形成薄膜。

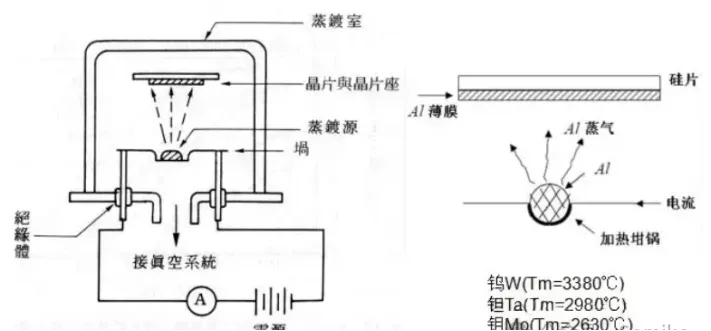

蒸发沉积：通过加热材料使其蒸发成气态，然后在低压环境中让蒸气凝结在衬底上。

2. 应用与局限

PVD技术在半导体、存储设备、装饰涂层及防护涂层领域有广泛应用。其优点包括设备相对简单，能够在低温条件下工作，适合敏感材料的沉积。然而，PVD技术的缺点包括沉积率相对较低，且难以实现非常均匀的大面积涂覆。

化学气相沉积（CVD）

1. 技术原理与方法

化学气相沉积通过化学反应在衬底表面生成薄膜。这一过程涉及将气态前驱体引入反应室，并在衬底表面进行热分解或化学反应形成固态薄膜。

CVD的主要类型包括：

热CVD：利用较高温度促使化学反应生成薄膜。

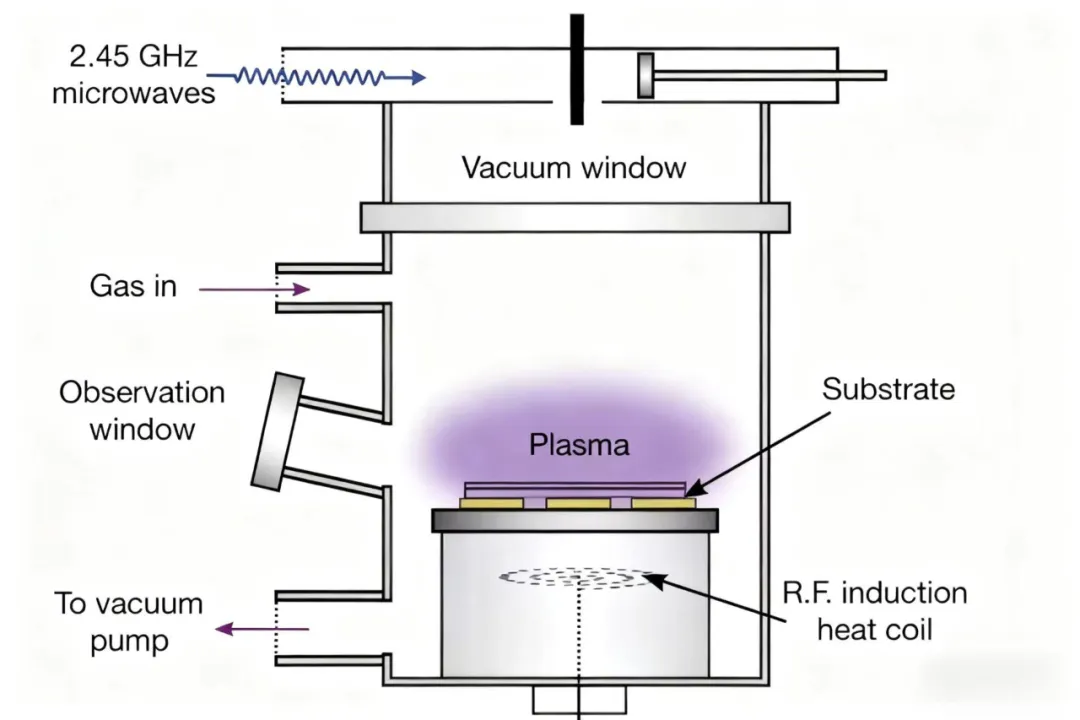

等离子体增强CVD（PECVD）：使用等离子体降低所需的反应温度，适用于温度敏感的衬底。

2. 应用与局限

CVD技术能够制备具有特定功能的高质量薄膜，广泛应用于制造半导体器件、光纤、太阳能电池等。优点是可以精确控制薄膜的化学组成和结构。然而，高温过程和有毒前驱体的使用是CVD的主要缺点，同时设备成本和运行成本较高。

其他沉积技术

1. 原子层沉积（ALD）

原子层沉积是一种利用自限制表面反应来沉积薄膜的技术，能够实现原子级的精确控制。

技术原理：通过交替引入不同的前驱体气体，并在每一步中进行表面饱和反应，逐层构建薄膜。

应用：ALD在制造高k介电材料、阻障层以及纳米尺度设备中发挥着关键作用。

2. 分子束外延（MBE）

分子束外延通过在超高真空环境中，将原子或分子束直接沉积到衬底上，以控制单原子层的生长。

技术原理：利用精细的束流控制和高真空系统，以极高的表面净化和控制能力实现精确的薄膜生长。

应用：MBE特别适合用于研究新型材料和异质结构，如量子点和量子阱，广泛应用于高性能半导体制造。

薄膜沉积的应用领域

电子与光电子设备

1. 半导体器件

半导体行业是薄膜沉积技术应用最为广泛的领域之一。薄膜技术用于制造晶体管、集成电路和存储设备中的绝缘层、导电层和半导体层。这些应用要求极高的材料纯度和厚度精度，以保证器件的性能和可靠性。

2. 光伏电池

在太阳能电池领域，薄膜沉积技术用于制造薄膜太阳能电池，如CdTe、CIGS和非晶硅太阳能电池。薄膜太阳能电池以其较低的材料成本和良好的光电转换效率，成为一种具有竞争力的可再生能源技术。

3. 显示技术

在现代显示技术如液晶显示（LCD）、有机发光二极管（OLED）和柔性显示器中，薄膜沉积用于制造多层结构，包括导电层、发光层和封装层。这些应用强调了对薄膜均匀性和精确控制的需求，以确保最终产品的显示质量和寿命。

机械与工业应用

1. 耐腐蚀涂层

在航空、汽车和海洋工程等领域，薄膜沉积技术被用来增加材料的耐腐蚀性和耐磨性。通过在金属表面沉积如氮化钛、氧化铝等薄膜，可显著提高其在极端环境下的使用寿命和可靠性。

2. 高性能涂层

薄膜技术在制造高性能刀具和机械部件中也扮演着关键角色。例如，通过PVD或CVD技术沉积硬质涂层（如TiN、TiAlN），可提高工具的硬度和耐温性，从而提升其加工性能和耐久性。

生物医学应用

1. 生物传感器

薄膜技术在制造生物传感器中至关重要，特别是在制备敏感层时，这些敏感层能够检测特定生物分子的存在。通过精确控制薄膜的厚度和表面特性，可以优化传感器的响应时间和灵敏度。

2. 药物释放系统

在药物释放技术中，薄膜沉积用于制造控制释放层，这些层可以精确控制药物在体内的释放速率和时间。例如，通过ALD技术可以制造出高度均匀且可控解离的生物可降解薄膜，从而实现精确的药物剂量控制。

能源技术

1. 电池技术

在现代电池技术中，如锂离子电池和固态电池，薄膜沉积用于制造电极材料和电解质层。这些薄膜层需要具备优良的离子导电性能和机械稳定性，以支持电池的高能量密度和长周期寿命。

2. 超级电容器

超级电容器利用薄膜技术制造电极，这些电极具有高比表面积，能够提供更大的储能能力和快速充放电性能。例如，通过PVD沉积的多孔碳薄膜可以用于超级电容器，提供高效的能量存储解决方案。
