摘要：在半导体、新材料及光伏等领域，材料的本征电阻率是衡量其电学性能的关键参数。四探针测量法被国际学界与工业界广泛认定为电阻率测量的“金标准”。本文将深入剖析其物理原理，阐释它如何通过独特的“测-源分离”设计，从根本上克服传统二探针法的固有缺陷，从而实现高精度、无损的测量。
一、 传统二探针法的测量困境与系统误差来源
根据欧姆定律的宏观定义，对一段均匀导体电阻的测量，可通过施加已知电流 并测量其两端电压降 来实现，二探针法正是基于此原理
然而，该模型忽略了实际测量回路中的寄生电阻，主要包括：
当待测样品电阻 远小于寄生电阻之和时（例如在测量半导体晶圆、导电薄膜等低阻值时），二探针法测得的电阻值将主要由寄生电阻主导，导致巨大的系统误差，无法反映材料的真实特性。
二、 四探针法的核心原理：测-源分离与误差消除机制

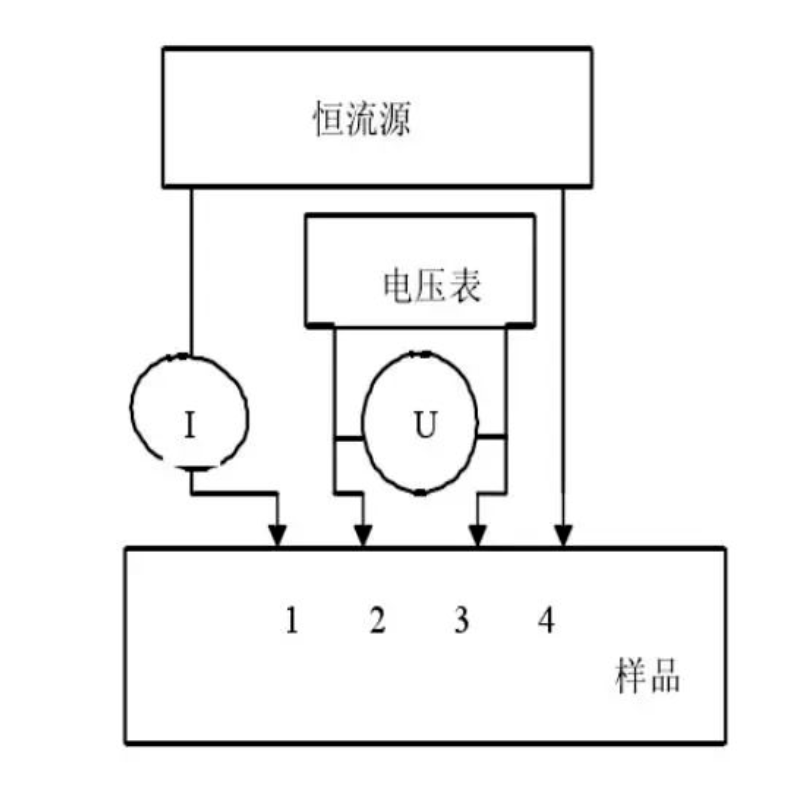

四探针法通过精巧的探针排布与测量电路设计，成功地解决了上述难题。其典型配置如下图所示
其消除误差的核心机制在于：
1. 恒流源激励与电流探针接触电阻的克服外侧的电流探针（1, 4）与恒流源串联。恒流源的特性是能够维持输出电流 的恒定，不受回路总电阻变化的影响。因此，即使电流探针存在接触电阻 ，流过样品的电流 依然保持稳定且已知。
2. 高输入阻抗电压表与电压探针接触电阻的克服内侧的电压探针（2, 3）与一台具有极高输入阻抗 的电压表并联。
由于 ，趋近于零。在的条件下，根据欧姆定律，电压探针接触电阻上的压降且。因此，电压表所测得的电压值无限接近于样品表面2、3点之间由电流产生的真实电势差。
结论：四探针法通过物理上的“测-源分离”，结合恒流源与高输入阻抗电压表的运用，使得电流探针的接触电阻不影响激励电流的稳定性，电压探针的接触电阻不引入显著的测量压降，从而在理论上和实践中几乎完全消除了接触电阻与引线电阻对测量结果的影响。
三、 “金标准”地位的巩固：方法学的综合优势
除了核心的误差消除能力，四探针法还具备以下使其成为“金标准”的关键属性：
- 无损或微损检测：探针与样品为点接触，对样品损伤极小，尤其适用于对完整性要求高的半导体晶圆和贵重薄膜材料。
- 宽广的测量范围：通过调整电流量级，可精确测量从金属到半绝缘体等多个数量级的电阻率。
- 对样品几何形状适应性好：对于块状、片状材料，在引入适当的几何修正因子后，均可获得准确结果。
- 高重复性与可靠性：方法排除了主要系统误差，测量结果稳定，为科学研究和工业质量控制提供了可靠依据。
苏州同创电子，作为专业的四探针测试仪制造商，我们深刻理解这一经典方法背后的物理精髓。我们的仪器，从探针组的机械精度与材料选择，到恒流源的输出稳定性与电压表的分辨率，均经过精密设计与严格校准，旨在确保每一台设备都能完美复现四探针法的理论优势，为用户提供值得信赖的测量数据。
精准测量是质量控制的基石。选择同创，即是选择可靠与精确。
若您在电阻率/方块电阻测量中遇到任何技术挑战，欢迎垂询我们的应用工程师团队，以获得专业的技术支持。
