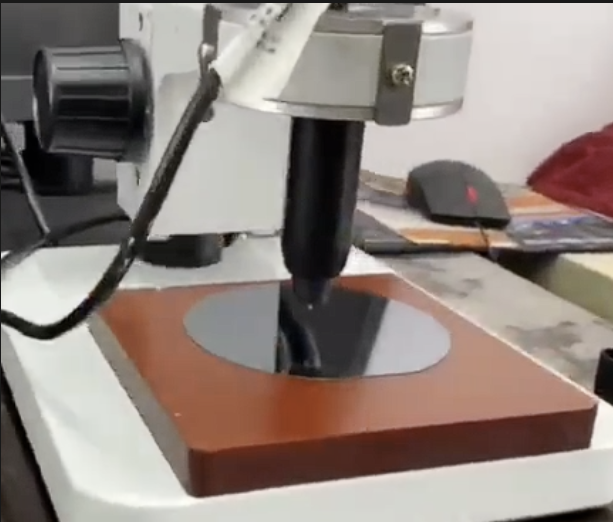

在四探针测试中,探针头虽小,却是决定测量成败的关键部件。它既是电流的通道,也是电压的传感载体,其材质、针尖形状、间距等参数直接决定了测量精度、数据稳定性,甚至影响样品的完整性。
面对半导体硅片、金属薄膜、柔性导电材料、粉末压片等形态材质各异的样品,该如何选择合适的探针头呢?本文将从探针材质、针尖形状、探针间距三个维度,为您解析选型要点。

一、先搞清楚探针头的核心参数
在讨论如何选择之前,有必要先了解探针头的主要参数及其含义。
探针间距:相邻两根探针中心之间的距离,常用规格有0.5mm、1.0mm、1.59mm等。间距决定了电流在样品中的分布范围,直接影响测量结果对应的是“微区”还是“宏观区域”。
针尖半径:反映探针的“尖锐程度”,常见范围从12.5μm到500μm。半径越小,接触面积越小,相同压力下局部压强越大,有助于穿透氧化层;半径越大则越温和,对样品更友好。
探针材质:主流的探针材质包括碳化钨(WC)、钨、铼钨、锇合金、铍铜等,不同材质的硬度、耐磨性、导电性差异显著。
接触压力:每根探针对样品施加的力,通常从十几克到两百多克不等。压力过大会损伤样品,过小则接触不稳定。
重要提示:探针间距和针尖半径是两个完全不同的参数,切勿混淆。“间距1mm”指的是两根针之间的距离,“半径40μm”指的是单根针尖的尖锐程度。两者独立选择,互不影响。
二、从材质出发:硬度与耐磨性的权衡
探针材质的选择是在“硬度、导电性、耐磨性、成本”之间寻求平衡的艺术。
碳化钨是目前四探针测试中最主流的材质,具有极高的硬度和优异的耐磨性,针尖使用寿命长。它适用于绝大多数常规样品的测试,尤其是硅片、金属块材、导电塑料等硬质材料。碳化钨材质配合较尖锐的针尖(约40–100μm半径),能够有效穿透大多数样品表面的氧化层或轻微污染,实现低电阻接触。
钨同样硬度高、耐磨性好,且成本相对较低,是最通用、使用量最大的材质,适用于对成本敏感的量产测试。但钨材质的探针易氧化,表面会形成氧化层影响接触性能,需要定期清洁维护。
锇合金(Osmium)具有出色的导电性和耐磨性,可选作碳化钨的替代材质,适用于对接触电阻要求更高的测试场景。
铍铜导电性能极佳,接触电阻低且稳定,弹性好不易碎裂。特别适用于需要大电流测试(如功率器件)或对铝焊垫损伤要求极低的场合。不过,铍铜硬度较低,耐磨性不如钨,使用寿命相对较短。
镀金银合金(如球形镀金铜合金探针)导电性优越,常用于柔性导电薄膜、ITO涂层等对接触损伤敏感的样品测试。镀金层不仅导电性好,还能有效防止氧化。
对于常规的硅片、金属样品,碳化钨探针已足够胜任。只有在特殊需求(如大电流测试、超软样品保护、高温环境等)出现时,才需要考虑替换其他材质。
三、针尖形状:尖头与圆头的取舍
针尖形状直接决定了探针与样品接触的面积和压强。目前应用最广泛的是两类对比鲜明的针尖:碳化钨尖头和球形镀金圆头。
尖锐型针尖(Sharp Tip) 针尖半径通常为40–100μm,接触面积小,局部压强更高。碳化钨材质的尖头能够有效穿透样品表面的氧化层或污染物,确保与下层导电材料形成稳定的欧姆接触。因此,对于硅片、金属、导电塑料等表面可能带有自然氧化层的样品,尖头探针是理想之选。但在测试时需要控制好接触压力,避免过度刺穿样品。
圆头型针尖(Round Tip) 针尖半径通常大于200μm,接触面积较大,局部压强较小,对样品表面更友好。材料通常为球形镀金铜合金,导电性好且不易损伤样品。专门用于测量柔性薄膜、金属涂层、ITO膜、纳米涂层等表面较软或易受损的材料。例如,对于厚度仅为几十到几百纳米的导电薄膜,如果使用尖锐探针,极易将针尖刺穿膜层,导致测得的不再是薄膜电阻,而是基底的体电阻,数据完全失真。此时必须选用球形镀金圆头探针。
简单记忆:硬质样品(硅片、金属)优先选碳化钨尖头;软质样品(薄膜、涂层)优先选球形镀金圆头。
此外,部分厂商还提供平头型针尖,针尖为圆柱平端面,接触面较大。这类探针专门用于电池极片等箔上涂层电阻率/方阻测试,适用于涂层材料表面。
四、探针间距:测量区域的选择
探针间距决定了电流在样品表面的流动范围。间距越大,测量结果反映的是更大区域的平均电阻率;间距越小,越适合测量微小区域的不均匀性。
常用间距规格包括0.5mm、1.0mm、1.59mm等。
测量硅片、晶圆的整体电阻率或方阻时,1mm为标准配置,适用范围最广,测出的电阻率反映的是探针间距三倍以上大小的区域平均值,可有效避免局部缺陷对数据的干扰。
需要分析薄膜表面电阻率均匀性、存在微小不均匀性时,可选用0.5mm甚至更小的间距,进行扫描式的精细测量。
对于小尺寸样品,务必确保样品尺寸在所有方向上至少大于探针间距的4倍,以减小边界效应对测量结果的影响
五、选型速查表
| 样品类型 | 推荐探针材质 | 推荐针尖形状 | 参考间距 | 注意事项 |
|---|---|---|---|---|
| 硅片(单晶/多晶硅) | 碳化钨 | 尖锐型(40–100μm) | 1mm | 标准配置,适用广泛 |
| 金属块材/金属膜 | 碳化钨 | 尖锐型(40–100μm) | 1mm | 确保针尖锐利,以穿透氧化层 |
| 导电塑料/碳材料 | 碳化钨 | 尖锐型(40–100μm) | 1mm | 适当降低接触压力 |
| ITO导电薄膜 | 镀金铜合金 | 球形圆头(≥200μm) | 1mm | 必须使用圆头,避免刺穿膜层 |
| 柔性电子材料 | 镀金铜合金 | 球形圆头(≥200μm) | 1mm | 压力控制在20–50g/针 |
| 电池极片/箔上涂层 | 碳化钨 | 平头圆柱端 | 定制 | 专门用于涂层材料测试 |
| 粉末压片 | 碳化钨 | 尖锐型 | 1–1.59mm | 可适当增加接触压力 |
| 高温测试(≤650℃) | 碳化钨/锇合金 | 尖锐型 | 1.27–1.59mm | 选用高温专用探头(如HT4系列) |
| 大电流测试 | 铍铜 | 铲形/平头 | 1mm | 高导电需求 |
| 离子注入晶圆(高阻抗表面) | 碳化钨 | 半径100–200μm | 1mm | 针尖不宜过尖 |
| 外延层 | 碳化钨 | 尖锐型 | 1mm | 常规测试 |
六、选择后也要注意维护
选择合适的探针头只是第一步,日常的精心保养同样不可或缺:
- 探针清洁:每次使用前后,用无水乙醇或异丙醇润湿无尘布或棉签,轻轻擦拭针尖,去除氧化层、油污和残留样品。对于顽固污染物,可用极细研磨纸(粒度≥1000#)轻微打磨后彻底清洁。
- 检查与更换:定期目视检查探针是否笔直无弯曲、针尖是否锐利(但不过分锋利),发现严重磨损、弯曲、断裂或清洁无效时立即更换。务必使用原厂或规格完全匹配的替代品。
- 校准验证:使用标准电阻片定期校准,将测量结果与标准值对比,评估仪器的准确性和重复性。若偏差超出允许范围(如±5%建议范围,具体参照仪器说明书),需查明原因。
- 测试环境:尽量在温湿度适宜的洁净环境(如洁净车间或配备防尘罩的测试区)中操作,防止灰尘、湿气和腐蚀性气体侵蚀探针。
总结
硬样品选中碳化钨+尖头,软薄膜选镀金+圆头。
选对探针头,既是精准测量的前提,也是保护样品免受不必要损伤的保障。拿起您的四探针测试仪前,先花点时间确认样品类型与探针头是否匹配。一个小小的选择,往往决定了整批数据的质量。
