迈向柔性未来：四探针技术如何应对柔性电子与薄膜材料的测量挑战？

导语：随着柔性电子、可穿戴设备和纳米科技的蓬勃发展，我们对材料电学性能的测量正从坚硬的硅晶圆，迈向柔软、脆弱且微小的全新领域。传统的测量方法在此面临严峻挑战。本文将深入探讨，同创电子如何通过技术革新，让经典的四探针法在这一前沿领域继续扮演“精准度量衡”的关键角色。

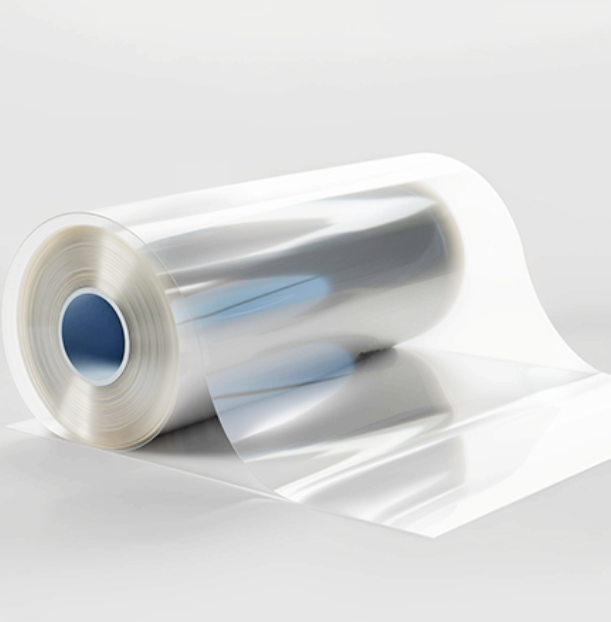

柔性电子领域的研究与制造，核心在于各类功能性薄膜材料，如ITO替代薄膜、石墨烯、金属纳米线、有机半导体和超薄柔性衬底（如PI、PET）。对这些材料的电阻/电导性能进行精准评估，是推动其从实验室走向产业化应用的前提。

一、柔性薄膜测量的三大核心挑战

在柔性基底上进行精确的四探针测量，绝非易事，主要面临三大难题：

机械适配性挑战：
- 问题：传统探针的刚性压力可能划伤、刺穿超薄功能层，或导致柔性基底形变，改变材料的微观结构从而影响测量真实性。
- 需求：需要一种轻柔、可控的接触方式。
接触一致性挑战：
- 问题：柔性样品表面可能不平整或存在起伏。传统探针难以保证所有针尖同时与表面形成稳定、一致的欧姆接触，导致数据波动大、重复性差。
- 需求：需要一种能自适应表面起伏，保证共面接触的技术。
空间分辨率挑战：
- 问题：柔性电子器件特征尺寸日益微小（如微米级电路）。标准探针间距（常为1mm）远大于待测区域，测量结果实为多个结构的平均值，无法表征微观区域的真实电性能。
- 需求：需要将探针间距缩小至微米量级。

二、技术破局：同创电子的创新解决方案

面对这些挑战，同创电子通过一系列精密的设计与工程，对经典四探针技术进行了革新性适配。

1. 应对机械适配性：轻柔接触技术

线性探针与超低压力设计：我们提供具有极低接触压力（可至毫牛量级）的探针头，并采用线性排列而非阵列排列的探针，通过精密的弹簧结构或气压控制，实现轻柔下压，有效避免对敏感薄膜的损伤。
非破坏性接触方案：对于极其脆弱的材料（如未封装的石墨烯），我们提供磁性吸附式四探针台等方案，通过产生垂直于样品表面的磁场来固定探针位置，几乎实现零压力接触。

2. 应对接触一致性：共面自适应与微间距探针

独立弹簧悬浮结构：我们的高精度探针座采用每个探针独立弹簧悬浮的设计。这使得每根探针都能在垂直方向上独立微动，自动适应样品表面的微观起伏，确保四根探针在测量时与样品表面实现完美的共面接触，极大提升测量的重复性与准确性。
微米级间距探针 (Micro-Four-Point Probe)：为解决空间分辨率问题，我们提供探针间距可缩小至25-500微米的微探针系统。这使得直接测量微米级电路、材料微小区域的本征电导率成为可能，为纳米材料和微纳器件的研究提供了关键工具。

3. 应对复杂工况：集成化测量系统

与探针台/显微镜集成：我们的四探针系统可无缝集成到高精度显微镜或半导体探针台中，便于在可视化条件下，精准定位到待测的微区。
弯曲与拉伸附件：我们提供专用的原位弯曲/拉伸夹具，可在对柔性样品施加不同应变（弯曲、拉伸）的同时，实时监测其电阻/方块电阻的变化，直接评估器件在力学形变下的电学稳定性与可靠性。

应用场景：从实验室创新到产业孵化

这些技术革新，正直接服务于柔性电子的最前沿

结语：

柔性电子的未来，呼唤着与之匹配的精密测量技术。同创电子通过对四探针法的深度理解与持续创新，成功地将这一“金标准”方法的适用边界，拓展至柔软、微小且动态的前沿领域。我们提供的不仅是一台仪器，更是一套应对未来测量挑战的系统性解决方案。

与我们同行，用精准的数据，丈量柔性世界的无限可能。
